Menampilkan Karakter Pada 7Segmen
1. Hardware [Kembali]

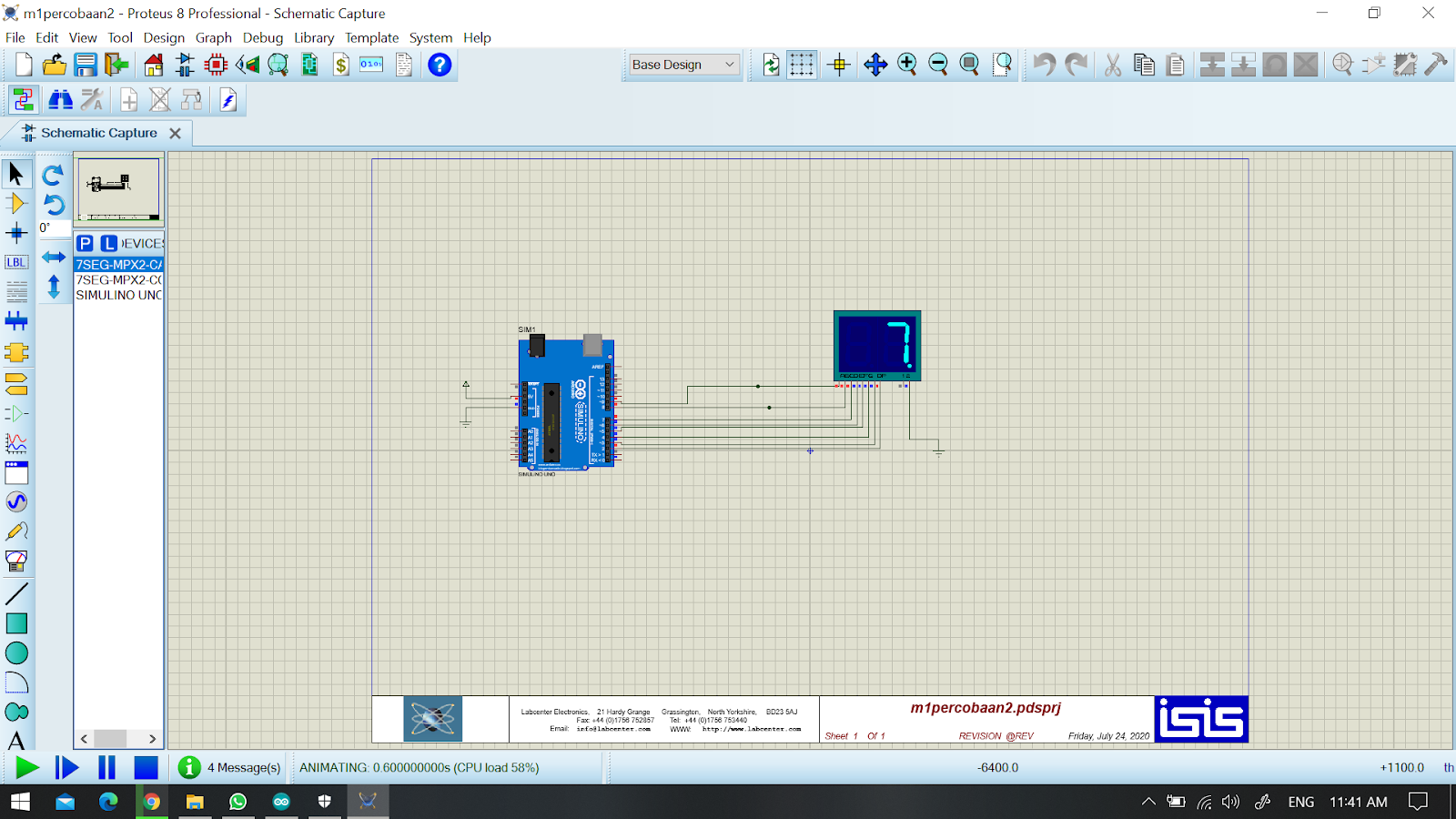

2. Rangkaian Simulasi [Kembali]
3. Flowchart [Kembali]
4. Listing Program[Kembali]
|
byte pin[] = {2,
3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan
tipe data byte
void setup()
//Semua kode dalam fungsi ini hanya dieksekusi sekali
{ for (int i = 0;
i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9;
Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin
yang digunakan sebagai OUTPUT
}
}
void loop()
//Semua kode dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, HIGH); //Pin 2 Seven
segment hidup
digitalWrite(3, LOW); //Pin 3 Seven segment mati
digitalWrite(4, LOW); //Pin 3 Seven segment mati
digitalWrite(5, LOW); //Pin 3 Seven segment mati
digitalWrite(6, LOW); //Pin 3 Seven segment mati
digitalWrite(7, HIGH); //Pin 7 Seven
segment hidup
digitalWrite(8, HIGH); //Pin 8 Seven
segment hidup
digitalWrite(9, HIGH); //Pin 9 Seven
segment hidup
} |
5. Video[Kembali]
6. Prinsip Kerja [Kembali]
Prinsip kerja dari seven segment ini adalah inpuan bilangan biner pada switch dikonversi masuk kedalam decoder, baru kemudian decoder mengkonversi bilangan biner tersebut ke dalam bilangan desimal, yang mana bilangan desimal ini akan ditampilkan pada layar seven segmen. Fungsi dari decoder sendiri adalah sebagai pengkonversi bilangan biner ke dalam bilangan desimal.
7. Analisa [Kembali]
Dari percobaan yang dilakukan, didapat analisa bahwasanya pada saat kita ingin menampilkan angka 5 dan 3 di 7 segment perbedaan pada listinig program adalah tergantung pada bagian seven segmen yang ikin ditampilkan, jika untuk angka 3 memberikan High yaitu pin 3, 6, 7, 8, serta 9 dan pin yang lainnya berlogika Low. Maksud high adalah bagian yang dinyalakan. Dan yang lainnya tidak menyala. Untuk membuat angka 5, pin yang dilogikan High yaitu pin 3, 4, 6, 7, serta 9 dan pin yang lainnya berlogika Low.
Untuk posisi masing-masing pin pada seven segmen yaitu pin 2 pada led berbentuk koma(bagian bawah), pin 3 pada led tengah, pin 4 pada bagian atas kiri, pin 5 pada bagian bawah kiri, pin 6 pada bagian bawah, pin 7 pada bagian bawah kanan, pin 8 pada bagian atas kanan, dan pin 9 pada bagian atas.
8. Link Download [Kembali]
- Simulasi Proteus Link Download
- Listing Program Link Download
